Kuivatyyppinen muuntajaopas: tyypit, tekniset tiedot ja sovellukset

A kuivatyyppinen muuntaja siirtää sähköenergiaa piirien välillä käyttämällä ilmaa, epoksihartsia tai muuta ei-nestemäistä materiaalia eristykseen ja jäähdytykseen nestetäytteisissä yksiköissä käytetyn mineraaliöljyn sijaan. Tämä rakenne poistaa öljyyn liittyvät palo- ja vuotoriskit, minkä vuoksi laitteita määritellään laajasti sairaaloissa, kouluissa, kerrostaloissa ja konesaleissa, joissa vaaditaan sijoittelua sisätiloihin.

Mikä on kuivatyyppinen muuntaja?

Kuivatyyppinen muuntaja on staattinen sähkölaite, joka siirtää jännitettä ylös tai alas upottamatta sen ydintä ja käämiä nestemäiseen dielektriseen aineeseen. Jäähdytys saadaan aikaan luonnollisella ilman konvektiolla (AN) tai pakotetulla ilmankierrolla (AF), ja eristys saadaan aikaan materiaaleilla, kuten valetulla epoksihartsilla, lakatulla kankaalla tai hartsilla kyllästetyllä paperilla. Nesteeristeen puuttuminen tarkoittaa, että öljyä ei voi vuotaa, syttyä tai tarvita suojarakenteita.

Toimintaperiaate ja rakenne

Kuten mikä tahansa muuntaja, kuivatyyppinen yksikkö toimii sähkömagneettisella induktiolla. Vaihtovirta ensiökäämissä synnyttää muuttuvan magneettivuon laminoituun teräsytimeen, mikä indusoi toisiokäämitykseen suhteellisen jännitteen. Ensiö- ja toisiokäämien välinen kierrossuhde määrää, porrastaako yksikkö jännitettä ylös vai alas.

Nykyisessä tuotannossa on yleisiä kolme käämitystekniikkaa:

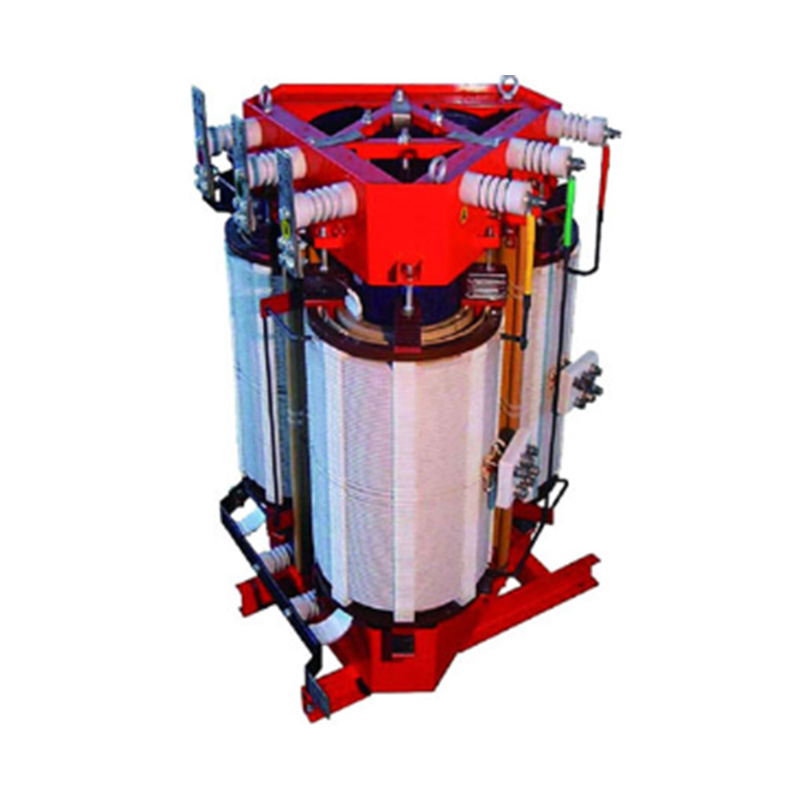

• Valettu hartsi (tyhjiöpainekyllästetty epoksi) rakenne, käytetään keski- ja korkeajännitteen jakeluun
• Tyhjiöpainekyllästetty (VPI) lakkarakenne, jota käytetään tyypillisesti pienemmille jännitteille tai pienemmille kVA-arvoille
• Avoin haavarakenne lasikuitu- tai Nomex-eristyksellä, käytetään paikoissa, joissa kompakti hartsivalu ei ole käytännöllistä

Tekniset tiedot ja suorituskykytekijät

Yksikön oikea valinta riippuu useiden nimellisparametrien sovittamisesta kuormaan ja asennusympäristöön pikemminkin kuin kVA-kapasiteetin.

Sovellusskenaariot

Koska kuivatyyppinen muuntaja ei vaadi öljynsuojakuoppaa, palosuojaseiniä tai ulkoholvia monilla lainkäyttöalueilla, se on vakiovalinta paikkoihin, joissa henkilökunta työskentelee samassa rakennuksessa sähkölaitteiden kanssa. Yleisiä asennusympäristöjä ovat:

• Kaupalliset kerrostalot, joissa yksikkö asennetaan ylempiin kerroksiin tai kellarin sähkötiloihin
• Sairaalat ja koulut, joissa palomääräykset rajoittavat öljyllä täytettyjen laitteiden käyttöä miehitetyissä rakennuksissa
• Palvelinkeskukset, joissa keskeytymätön virranjakelu ja alhainen palovaara ovat molemmat etusijalla
• Uusiutuvan energian laitokset, mukaan lukien tuuliturbiinien konepellit ja aurinkoinvertteriasemat
• Teollisuuslaitokset, joiden prosessialueet estävät palavien nesteiden käytön tuotantolinjojen lähellä

Kuivatyyppi vs. öljytyyppiset muuntajat

Nämä kaksi tekniikkaa eroavat eniten jäähdytysaineen, palokäyttäytymisen ja huoltoprofiilin suhteen. Alla olevassa taulukossa on yhteenveto ostopäätöksen kannalta oleellisista käytännön eroista.

Valintanäkökohdat

Voidaanko kuivatyyppisiä muuntajia käyttää ulkona?

Kyllä, ulkoasennus on mahdollista, kun yksikkö on rakennettu säänkestävällä kotelolla, joka on tyypillisesti NEMA 3R tai vastaava. Ulkokäyttöön tarkoitetut kuivatyyppiset muuntajat sisältävät lisäsuojan kosteuden sisäänpääsyä vastaan, tuuletussäleiköt sadekuvuilla ja korroosionkestäviä pinnoitteita. Ympäristön lämpötilan vaihtelut ja kosteus tulee ottaa huomioon lämpösuunnittelussa ulkoyksikköä määritettäessä.

Asennus- ja huoltosuositukset

Yleisiä virheitä ja huomiotta jätettyjä huomioita

• Alimitoitettu tuuletusvälys, joka nostaa käyttölämpötilaa ja lyhentää käämin käyttöikää
• Korkeuden alentavien tekijöiden huomioiminen asennettaessa yli 1 000 metrin korkeuteen
• Impedanssiarvojen valinta tarkistamatta ylävirran vikavirran koordinaatiota
• Huomioi äänitasovaatimukset asutussa lattiassa
• Eristysresistanssin testaus ohitetaan ennen ensimmäistä jännitteensyöttöä

Toimialan trendit ja näkymät

Useilla alueilla päivitettyjen energiatehokkuusstandardien johdosta korkeampien hyötysuhdeluokkien kysyntä ajaa valmistajat kohti parempia ydinteräslaatuja ja optimoitua käämigeometriaa. Kasvu palvelinkeskusten rakentamisessa ja uusiutuvan energian yhteenliittämisessä laajentavat edelleen sovelluksia, joissa tarvitaan sisätiloissa vähäpaloriskisiä muunnoslaitteita.

Johtopäätös

A kuivatyyppinen muuntaja tarjoaa käytännöllisen vaihtoehdon öljytäytteisille laitteille aina, kun sisäasennukset, pienempi palovaara tai yksinkertaistettu huolto ovat etusijalla. Eristysluokan, jäähdytystavan ja kotelointiluokituksen sovittaminen tiettyyn asennusympäristöön on keskeinen askel luotettavan pitkän aikavälin suorituskyvyn saavuttamisessa.

Usein kysytyt kysymykset

Mikä on kuivatyyppinen muuntaja?

Se on muuntaja, joka käyttää ilmaa tai kiinteää eristystä, kuten valettua epoksihartsia öljyn sijasta käämien eristämiseen ja jäähdyttämiseen, mikä tekee siitä sopivan sisäasennukseen ilman palontorjuntainfrastruktuuria.

Mitä eroa on kuivatyyppisten ja öljytyyppisten muuntajien välillä?

Kuivatyyppiset yksiköt käyttävät ilma- tai hartsieristystä ja niillä on pienempi palovaara, kun taas öljytyyppisissä yksiköissä käytetään nestemäistä eristettä, joka tarjoaa paremman jäähdytystehokkuuden, mutta vaatii suojauksen ja määräajoin öljytestauksen.

Mitkä ovat 4 muuntajatyyppiä?

Muuntajat ryhmitellään tavallisesti jäähdytys- ja eristysmenetelmien mukaan kuivatyyppisiin, öljyupotettuihin, valuhartsi- ja kaasueristettyihin tyyppeihin, jotka sopivat eri jänniteluokkiin ja asennusympäristöihin.

Mihin kuivatyyppisiä muuntajia käytetään?

Niitä käytetään jännitteen nostamiseen tai vähentämiseen kaupallisissa rakennuksissa, sairaaloissa, kouluissa, datakeskuksissa ja teollisuuslaitoksissa, joissa vaaditaan sijoittelua sisätiloihin ja pienennetty palovaara.

Voidaanko kuivatyyppisiä muuntajia käyttää ulkona?

Kyllä, kun se sijoitetaan säänkestävään koteloon, joka on suunniteltu ulkokäyttöön ja jossa on lisäsuoja kosteutta, korroosiota ja ympäristön lämpötilan vaihtelua vastaan.
