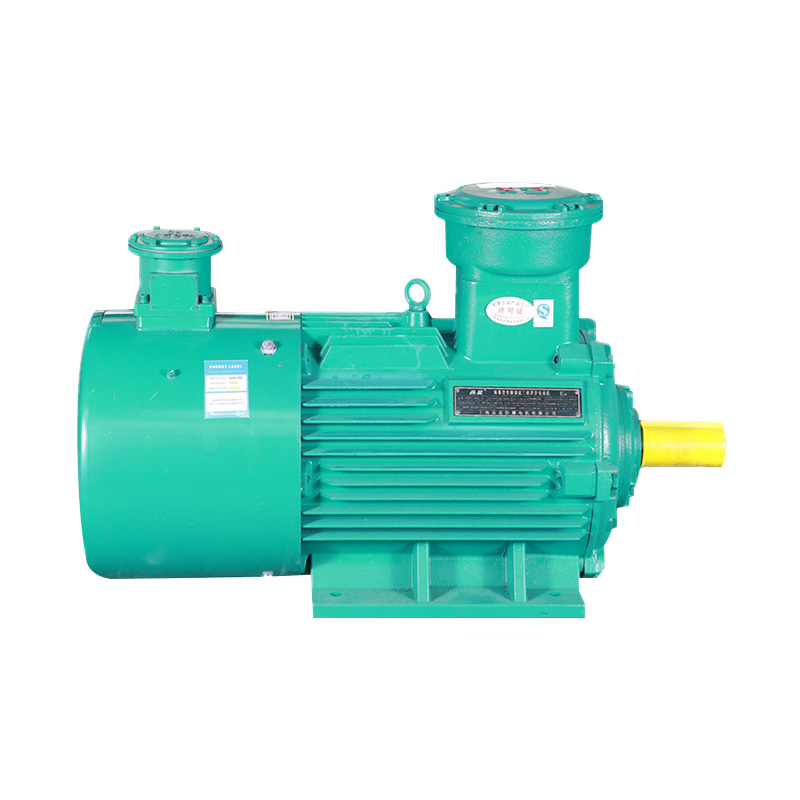

Pienjännitemoottorien opas: Tehokkuus, valinta ja sovellukset 2026

Tehokkuusstandardit ja globaali sääntelyympäristö

Pienjännitemoottorit, jotka määritellään toimiviksi alle 1000 V , ovat maailmanlaajuisesti yhä tiukempien vähimmäisenergiatehokkuusstandardien (MEPS) alaisia. EU:n ekologisen suunnittelun asetus (EU) 2019/1781 edustaa kattavaa viitekehystä, joka toteutetaan kahdessa vaiheessa: Vaihe 1 heinäkuusta 2021 ja vaihe 2 heinäkuusta 2023, joka laajensi soveltamisalaa ja tiukensi vaatimuksia 50 Hz:n ja 60 Hz:n kolmivaiheisille yksinopeuksisille moottoreille, joiden teho on enintään V1 in 1000S1, jatkuvatoiminen toimintakyky 3000 80 %, S6 ≥ 80 %).

1. heinäkuuta 2023 alkaen IE4-tehokkuusluokka tuli pakolliseksi 2-, 4- ja 6-napaisille moottoreille, joiden nimellisteho on 75 kW - 200 kW , kun IE3 on pakollinen moottoreille 0,75 kW - 1000 kW (lukuun ottamatta IE4:n kattamaa 75-200 kW:n aluetta), sekä 8-napaisille moottoreille 1000 kW:iin asti, tehostetuille turvamoottoreille (Ex eb), paloturvallisille moottoreille (Ex ec, Ex d, Ex de, Ex t), jarrumoottoreille ulkoisella jarrulla ja Totally Enclosed Air Over (TEAO) -malleilla.

Monet EU:n ulkopuoliset maat ovat ottaneet käyttöön omat MEPS-järjestelmänsä, jotka on yhdenmukaistettu IE-luokituksen kanssa, mikä mahdollistaa suoran tehokkuuden vertailun valmistajien välillä.

Mikä erottaa IE3- ja IE4-moottorisuunnittelun

IE3- ja IE4-moottorit parantavat tehokkuutta optimoidun sisäisen suunnittelun ja parannettujen johtavien materiaalien ansiosta. Tämä suurempi hyötysuhde vähentää moottorin nimellisvirtaa millä tahansa kilowattinimellä. Direct-on-line (DOL) -käynnistystä vaativiin sovelluksiin AC-3e:n käyttöluokka on kehitetty erityisesti IE3/IE4-tehokkaille moottoreille, mikä tarjoaa paremman suorituskyvyn kuin tavallinen AC-3-luokka, jotta voidaan ottaa huomioon mahdollisesti lisääntyneet kytkentä- ja käynnistysvirran ominaisuudet.

Moottorin tehotarpeen laskeminen: R.I.S.E-lähestymistapa

Ennen kuin valitset moottorin, sinun on määritettävä sovelluksen nopeus- ja kuormitusmomenttiominaisuudet. Induktiomoottorit ovat tyypillisesti yksinopeuksisia koneita, joiden synkroninen nopeus riippuu syöttötaajuudesta ja staattorin napojen lukumäärästä, joka lasketaan seuraavasti: Nopeus (rpm) = taajuus (Hz) x 60 / napaparia . Esimerkiksi nelinapainen moottori 50 Hz:n syötöllä tuottaa synkronisen nopeuden 1500 rpm, tyypillisesti todellisella täyden kuorman nopeudella 2-4 % alempi liukastumisen takia [lainaus:8].

VSD-käyttöjä käytettäessä on otettava huomioon molemmat käyttönopeudet, koska ne vaikuttavat jäähdytysjärjestelyihin ja laakerien valintaan. Kun nopeusparametrit on määritelty, teho voidaan laskea käyttämällä: Teho (kW) = nopeus (rpm) x vääntömomentti (Nm) / 9550 [lainaus:8].

Kolme peruskuormitusmomenttiominaisuutta

• Vakio vääntömomentti: Kuorma vaatii suhteellisen kiinteän vääntömomentin käynnistyksen ja ajonopeuteen kiihdytyksen jälkeen. Tyypillisiä käyttökohteita ovat hissit, nostimet, kuljettimet ja syrjäytyspumput. Mitoitus perustuu jatkuvaan vääntömomenttivaatimukseen käyntinopeudella.
• Lineaarinen vääntömomentti: Vääntömomentti vaihtelee suhteessa nopeuden kanssa. Sovelluksia ovat paperinkäsittely, tekstiilien valssaus ja ekstruuderit. Mitoitus perustuu jatkuvaan kuormitukseen, joka tapahtuu yleensä nopeudella.
• Muuttuva (neliöllinen) vääntömomentti: Vääntömomentti kasvaa nopeuden neliön myötä. Tämä tapahtuu silloin, kun kyseessä on kaasu- tai nestekitka, kuten puhaltimet, tuulettimet ja keskipakopumput. Näissä sovelluksissa voidaan saavuttaa merkittäviä energiansäästöjä säätämällä moottorin nopeutta VSD:llä sen sijaan, että käytät kaasua tai liukuventtiiliä virtauksen ohjaamiseen.

Käyttöjaksoluokitus IEC 60034-1:n mukaan

IEC 60034-1 määrittelee kymmenen työtyyppiä S1:stä S10:een. S1 (jatkuva käyttö) ilmaisee toiminnan jatkuvalla kuormituksella riittävän pitkään lämpötasapainon saavuttamiseksi. S3 (jaksoittainen määräaikainen päivystys) , joka sisältyy ekologisen suunnittelun soveltamisalaan, kun ≥80 %, sisältää käytön käynnistys- ja jarrutusjaksoilla, jotka eivät vaikuta merkittävästi lämmitykseen. Tarkasti luokiteltu käyttösuhde estää ylimitoituksen ja varmistaa, että lämpökapasiteetti vastaa käyttötodellisuutta.

Harjatut ja harjattomat tasavirtamoottorit pienjännitesovelluksiin

Pienitehoisissa, alle 60 V:n sovelluksissa valinta harjattujen ja harjattomien tasavirtamoottoreiden välillä vaikuttaa käyttöikään, huoltovaatimuksiin ja ohjauksen monimutkaisuuteen.

Harjatun tasavirtamoottorin ominaisuudet

Harjatut DC-moottorit käyttävät kestokenttämagneetteja staattorissa ja ankkurikäämityksiä roottorissa, ja kommutointi saadaan aikaan kommutaattorin segmenteissä liukuvilla harjoilla. Tämä järjestelmä vaatii toimiakseen vain tasajännitteen ja kytkeytyy suoraan akkuun. Harjatyyppisillä moottoreilla on kuitenkin keskeisiä rajoituksia: käyttöikä on tyypillisesti 1000-5000 tuntia , ja nopeus on yleensä alle 10 000 rpm . Suuremmat nopeudet kiihdyttävät harjan ja kommutaattorin kulumista lisääntyneen kitkan, harjan pomppimisen ja kosketuspintoja syövyttävän kaaren ansiosta.

Harjattoman tasavirtamoottorin edut

Harjattomat moottorit kääntävät kokoonpanon päinvastaiseksi: kestomagneetit pyörivät roottorilla, kun käämit pysyvät paikallaan. Elektroninen ohjain muuttaa jatkuvasti staattorin virtaa roottorin asennon perusteella, joka havaitaan Hall-ilmiölaitteiden, kooderien tai back-EMF-tunnistuksen kautta. Käyttöikää ja nopeutta rajoittavat ensisijaisesti laakerit 20 000 käyttötuntia ja 50 000 rpm ovat yleisiä teknisiä tietoja . On olemassa kaksi kommutointimenetelmää: lohkokommutointi, jolla on alhaisemmat kustannukset, mutta suurempi vääntömomentin aaltoilu; ja sinimuotoinen kommutointi, joka tarjoaa tasaisen toiminnan jopa alhaisilla nopeuksilla, soveltuu tarkkaan paikannukseen ja servosovelluksiin.

Viisi trendiä, jotka ohjaavat erittäin pienjännitemoottorien kysyntää

Ultralow Voltage (ULV) -moottorit, jotka määritellään moottoreiksi, jotka toimivat ≤60V , edustavat kasvavaa segmenttiä mobiilirobotiikan, varastojärjestelmien ja tarkkuusvalmistuksen automaation kehityksen vetämänä. Alan tutkijoiden analyysi osoittaa, että markkinat ovat laajentuneet viidellä lähentyvällä tekijällä.

1. Mobiilirobotiikan kasvu: Logistiikka-, varasto- ja teollisuusympäristöissä käytettävät automaattitrukit ja AMR-koneet perustuvat pienikokoisiin, akkukäyttöisiin liikejärjestelmiin, jotka tasapainottavat tehokkuutta, vääntömomenttia ja turvallisuutta ihmiskeskeisissä olosuhteissa.
2. Varastoautomaation palautus: Lyhyen aikavälin investointien laskusuhdanteen jälkeen varastoautomaation ennustetaan elpyvän vuodesta 2026 lähtien AS/RS:n, automatisoidun lajittelun ja mobiilirobotiikan ansiosta, jotka ovat yhä enemmän riippuvaisia ULV-liikekomponenteista turvallisuusvaatimusten noudattamisessa ja kompaktissa integraatiossa.
3. Puolijohteiden valmistuksen laajennus: Kiekkojen käsittely- ja fotolitografiasovellukset vaativat ULV-moottorien ja -käyttöjen tarjoamaa tarkkuutta, luotettavuutta ja kompaktia tilaa. Puhdastilayhteensopivuuden ja erittäin alhaisen tärinän kannalta optimoidut tuotteet ovat kriittisiä näissä sovelluksissa.
4. Pienten akselien automatisoinnin lisääminen: OEM-valmistajat automatisoivat pieniä alijärjestelmiä, jotka jäivät aiemmin manuaalisesti, erityisesti pakkauksissa ja elektroniikan kokoonpanossa. ULV-moottorit tarjoavat modulaarisia, kustannustehokkaita ratkaisuja automatisoitujen sivuakseleiden lisäämiseen.
5. Pneumaattisten järjestelmien vaihto: Pneumaattiset rajoitukset energiatehokkuudessa, tarkkuudessa ja kunnossapidossa ovat siirtämässä liiketoimintaa kohti ULV-sähkövaihtoehtoja käyttökelpoisissa sovelluksissa.

Laakerien valinta ja mekaaniset näkökohdat

Aksiaaliset ja radiaaliset voimat vaikuttavat suoraan laakerin käyttöikään. Suuren radiaalivoiman sovelluksissa akselin mitoitus on myös tarkistettava. Kaksi ensisijaista laakerityyppiä tarjoavat erilliset ominaisuudet.

Sintratut holkkilaakerit ovat taloudellisia ja sopivat jatkuvaan käyttöön pienillä laakerikuormilla, mutta niitä ei tule käyttää käänteisessä käytössä, tyhjiöympäristöissä tai pyörivillä kuormilla. Kuulalaakerit sopivat alhaiselle nopeudelle, suurelle nopeudelle (jopa 10 000 rpm), jatkuvalle, peruutus- ja käynnistys-pysäytystoiminnalle [site: 3].

Valintapäätösmatriisi sovelluksen mukaan

Seuraava matriisi korreloi tyypilliset pienjännitemoottorisovellukset suositeltuihin moottorityyppeihin kuormitusominaisuuksien ja käyttövaatimusten perusteella.

Tärkeimmät pienjännitemoottorien valinnat

Oikean pienjännitemoottorin valitseminen vaatii järjestelmällistä arviointia pelkän tyyppikilven nimellisarvojen sovittamisen lisäksi. Kolmen periaatteen tulisi ohjata prosessia. Ensinnäkin tehokkuusluokan noudattamisesta ei voida neuvotella : varmista, että moottori täyttää alueelliset MEPS-vaatimukset tehoalueellasi. Toiseksi, sovittaa moottorin ominaisuudet kuorman käyttäytymiseen : laske todelliset vääntömomenttivaatimukset koko nopeusalueella sen sijaan, että asettaisi oletuksena ylimitoituksen. Kolmas, ottaa huomioon koko elinkaaren : IE4-moottorin tai harjattoman tasavirtajärjestelmän korkeammat alkukustannukset kompensoidaan usein energiansäästöillä koko käyttöiän aikana. Uusissa automaatioprojekteissa, joissa on mukana liikkuvia laitteita tai tarkkuusakseleita, ultrapienjännitteiset harjattomat moottorit edustavat alan kehityksen suuntaa. Kiinteillä teollisuuskuormilla IE3- ja IE4-oikosulkumoottorit, jotka on yhdistetty nopeussäädettävänopeuksisiin käyttöihin, tarjoavat vankan polun tehokkuuteen ja säädöstenmukaisuuteen.
